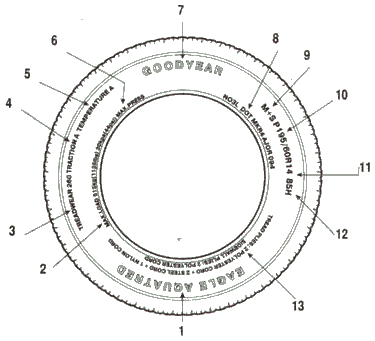

1. Торговая марка шины
2. Обозначение максимальной нагрузки
3. Индекс износостойкости
4. Индекс сцепления
5. Индекс температуры
6. Максимальное давление
7. Производитель
8. Условное обозначение
9. M+S
10. Размер шины
11. Грузоподъемность
12. Категория скорости
13. Сведения о конструкции
Дополнительные сведения на шинах — TWI, дата изготовления, TUBELESS и TUBE TYPE, норма слойности, ROTATION, асимметричные шины, сложные шины, страна производитель
1. Торговая марка шины - характеризует прежде всего конкретный рисунок протектора, но не только его - в ней отражены также различные конструктивно-технологические особенности, отличающие данную шину от других. Каждая фирма пользуется своей системой кодов, поэтому одинаковые буквы и цифры в модельных индексах у разных производителей могут означать далеко не одно и тоже. Если Вы решили точно узнать, что именно означает та или иная торговая марка, воспользуйтесь фирменными каталогами.
2. Обозначение максимальной нагрузки ( в соответствии с требованиями министерства транспорта США). Некоторые фирмы его расшифровывают - пишут мелким шрифтом MAX LOAD (максимальная нагрузка) и далее указывают нагрузку в килограммах и английских фунтах (пример MAX LOAD 515kg(1135lbs), 1lbs=0,4536кг). Считаю необходимым предостеречь Вас от одного расхожего заблуждения. Некоторые водители считают достаточным умножить MAX LOAD на 4 (т.е. на количество колес машины), чтобы получить предельную массу автомобиля, которому подходят шины с данной нагрузкой. Так делать нельзя. Во-первых, потому что полученная таким образом масса оказывается сильно завышенной. Шины не должны работать под предельной весовой нагрузкой. Поэтому от максимальной массы нужно отнять 20% ее величины - если у Вас легковая машина, или 30% - если у Вас внедорожник. Во-вторых, даже если Вы и отнимите нужные проценты, не факт, что и эта масса будет допустимой. Дело в том, что MAX LOAD - это предельная нагрузка для шины вообще, без привязки к особенностям конструкции конкретного автомобиля. А такая привязка обязательна. Ведь есть автомобили, которые требуют "недогруженных" шин, а то и шин разной грузоподъемности (11) на разных осях - это объясняется особенностями развесовки, управляемости и т.д. Бездумный, механический пересчет "теоретического" значения MAX LOAD ни к чему хорошему не приведет. Руководствуйтесь паспортом Вашей машины.
3-4-5. Отметка, требующаяся согласно нормативным документам США об информировании потребителей (уровень качества); TREAD WEAR INDEX (TWI) - индекс износостойкости, TRACTION INDEX - индекс сцепных качеств; TEMPERATURE INDEX - температурный индекс
6. Максимально допустимое давление воздуха в шине, указывается в килопаскалях и фунтах на квадратный дюйм (пример 3.0 kps(44psi), 1psi=0,0069 МПа для шины в "холдном" состоянии)
7. Производитель - название фирмы разработчика и производителя шин.
8. Условное обозначение "DOT" (министерство транспорта) указывает на соответствие требованиям нормативных документов США, касающихся шин.
9. Буквы "M+S"(Mud+Snow= грязь+снег) указывают на то, что шина рассчитана на эксплуатацию в зимних условиях или может использоваться при наличии грязи и снега. WINTER (зима) - зимние шины, AQUATRED или AQUA CONTACT - дождевые шины, AS (All Seasons= все сезоны) или AW (Any Weather= любая погода) - всесезонные шины, пригодные к использованию на твердых дорогах в любое время года на любом, в том числе мокром и скользком, покрытии. Кстати, в последнее время многие фирмы вместо этих надписей рисуют на боковинах шин рельефные пиктограммы - солнце, снежинку, дождик - иллюстрирующие все сезоны.
10. Обозначение размера шины (например 195/60R14) информирует: 1 - о ширине ее профиля (195). Ширина профиля шины представляет собой выраженное в миллиметрах линейное расстояние между наружными сторонами боковин накачанной шины без учета возвышений из-за наличия маркировки, отделки или защитных поясов или ободов; 2 - об отношении высоты профиля к его ширине (60), выраженном в процентах.
Это отношение (Н/В, где Н - высота, В - ширина) принято называть серией шины. Серия - исключительно важный параметр, от него во многом зависят ездовые качества шин. Некоторые фирмы (в основном, американские) ставят перед обозначением размера буквы Р (Passenger), подчеркивая тем самым, что данная шина предназначена для легковых автомобилей (например Р195/60R14), LT (Light Truck) - шина для легкого грузовика; 3 - буква R означает радиальную "RADIAL" конструкцию шины и монтажный диаметр обода. Диаметр обода измеряется как в дюймах, так и в миллиметрах. При переводе надлежит считать 1 дюйм= 25,4 мм. В соответствии с европейской инструкцией ЕСЕ-R 30 за обозначением размера шин для легковых автомобилей идет обозначение эксплуатационных характеристик, состоящее из коэффициента нагрузки и условного обозначения скорости.
11. Индекс грузоподъемности (коэффициент нагрузки ) обозначает предельную весовую нагрузку, которую способна выдержать шина. Проставленное на шине двузначное число математически никак не привязано к конкретным килограммам - это просто условный индекс. В приведенной ниже таблице показывается соотношение между: (первая цифра) - коэффициентом нагрузки (КН) и (вторая цифра) фактическими значениями нагрузки в кг.
50 190 60 250 70 335 80 450
51 195 61 257 71 345 81 462
52 200 62 265 72 355 82 475
53 206 63 272 73 365 83 487
54 212 64 280 74 375 84 500
55 218 65 290 75 387 85 515
56 224 66 300 76 400 86 530
57 230 67 307 77 412 87 545
58 236 68 315 78 425 88 560
59 243 69 325 79 437 89 580
90 600 100 800 110 1060 120 1400
91 615 101 825 111 1090 121 1450
92 630 102 850 112 1120 122 1500
93 650 103 875 113 1150 123 1550
94 670 104 900 114 1180 124 1600
95 690 105 925 115 1215 125 1650
96 710 106 950 116 1250 126 1700
97 730 107 975 117 1285 127 1750
98 750 108 1000 118 1320 128 1800
12. Категория скорости - условное обозначение скорости показывает максимальную расчетную скорость шины. В приводимой ниже таблице указывается эквивалентная максимальная скорость в км/ч. В старом обозначении шин условное обозначение скорости помещалось внутри обозначения размера на боковине (например 155SR13)
индекс J K L M N P Q R S
индекс T U H V VR W Y ZR
км/ч 190 200 210 240 >210 270 300 >240
Шины имеющие маркировку "VR" - сконструированы для скоростей превышающих 210 км/ч. Шины имеющие маркировку "ZR" - сконструированы для скоростей превышающих 240 км/ч. Шины маркированные "V" совместно с индексом грузоподъемности, например 91V, предназначены для скоростей превышающих 210 км/ч до 240 км/ч. (Данный индекс грузоподъемности указан для скорости 210 км/ч.Нагрузка должна быть уменьшена на 3% для каждого увеличения скорости на 10 км/ч до 240 км/ч). Шины маркированные "W" совместно с индексом грузоподъемности, например 100W предназначены для скоростей превышающих 240 км/ч до 270 км/ч. (Данный индекс грузоподъемности указан для скорости 240 км/ч. Нагрузка должна быть уменьшена на 5% для каждого увеличения скорости на 10 км/ч до 270 км/ч.) Шины маркированные индексом скорости "W", могут иметь дополнительную маркировку "ZR". Шины маркированные "Y" совместно с индексом грузоподъемности, например 95Y предназначены для скоростей превышающих 270 км/ч до 300 км/ч. (Данный индекс грузоподъемности указан для скорости 270 км/ч. Нагрузка должна быть уменьшена на 5% для каждого увеличения скорости на 10 км/ч до 300 км/ч). Скоростная категория, присваимаемая шине по результатам специальных стендовых испытаний, подразумевает МАКСИМАЛЬНУЮ скорость, выдерживаемую шиной. То есть ту скорость, при малейшем превышении которой никто не может гарантировать, что шина не начнет разваливаться. А для эксплуатации устанавливается "щадящий" режим - Ваш автомобиль должен бегать со скоростью на 10-15% меньшей, нежели та, которую "допускают" шины.
13. Сведения о конструкции шины, требуемые министерством транспорта США. Особенности конструкции фиксируются на бортах соответствующими надписями о числе слоев брекера и каркаса, а также о материале корда. Например надписи TREAD PLIES: 2 POLYESTER CORD+2 STEEL CORD+1 NYLON CORD означают, что брекер шины состоит из 2 слоев полиэстера+2 слоев металлокорда+1 слоя нейлонового корда, надпись SIDEWALL означает из скольких слоев состоит каркас (в частности , боковины), может встречаться также RAYON - вискозный корд.
Дополнительные сведения имеющиеся на шинах:

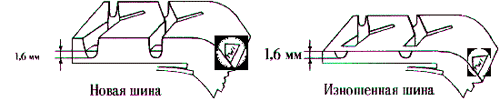

TWI - Tread wear indicator (индикатор износа протектора) - знак на боковине шины - показывает расположение отметок остаточной высоты рисунка в канавках протектора. Знак наносят по боковине у самого края протектора равномерно в шести местах по окружности с каждой стороны шины. Метка может представлять собой либо упомянутую выше аббревиатуру - TWI, либо TWI со стрелкой, либо просто стрелку без букв.
Однако знак TWI - это лишь указатель места нахождения самого индикатора износа. Сам индикатор износа протектора надо искать на дне ближайшей к метке канавки протектора (если есть стрелка, она именно эту канавку и указывает). Там, присмотревшись, можно обнаружить резиновый выступ, его высота 1,6 мм от дна канавки - это и есть TWI. Он показывает предельно допустимую степень "облысения" шины. Когда протектор сотрется до этого выступа - резину нужно менять в обязательном порядке. Когда остаточная высота рисунка протектора шины приближается к установленному минимальному значению, величина тормозного пути автомобиля при движении по мокрой дороге возрастает. Пленка воды между шиной и дорогой может вызвать потерю контакта с поверхностью дороги даже на сравнительно небольших скоростях и создавать ситуацию с потерей управления, известную как аквапланирование. С учетом этого становится важным рекомендовать своевременно осуществлять замену шин, причем лучше всего делать это до достижения отметки остаточной высоты рисунка протектора. Во всех странах, относящихся к Европейскому сообществу (ЕЭС) и в Российской Федерации требуется, чтобы остаточная высота рисунка протектора шин для легковых автомобилей была равна не менее 1,6 мм.
Дата изготовления шины показана 3-мя цифрами в овале на одной из сторон, причем первые две обозначают неделю изготовления, а третья - год изготовления (например 246) - 24-я неделя 1996 года. Десятилетие 1990-1999 гг. обозначается знаком "". С 2000 года на некоторое время введено 4-х значное число.
Слово TUBELESS (бескамерная) - указывает на то, что шину надлежит использовать без камеры. Бескамерная шина отличается от камерной тем, что не требует надувной камеры. Роль герметика, удерживающего воздух в шине, выполняет специальный тонкий слой резины, нанесенный изнутри на каркас. Надлежащее прилегание шины к полкам обода достигается за счет плотного натяга, а также благодаря особым конструктивным элементам колесного диска (хампам). Накачивают бескамерную шину через специальный обрезиненный вентиль, снабженный уплотняющей "пяткой", который герметично вставляется в отверстие обода. TUBE TYPE - обозначение для камерных шин или ТТ (на немецком Mit schlauch)
PR (Ply rating) - прочность (несущая способность) каркаса условно оценивается так называемой нормой слойности (краткое описание конструкции каркаса). Для легковых автомобилей используют шины с нормой слойности 4PR и иногда 6PR, причем в этом случае последние имеют надпись Reinforced (усиленная) шина повышенной грузоподъемности. Шины с маркировкой 6PR и 8PR (повышенной слойности) наиболее пригодны для легких грузовиков и микроавтобусов, поэтому часто после обозначения посадочного диаметра (например, 185R14C) на них ставится буква "С" (commercial).
